名稱
Name

規格
Specification

數量
Quantity

功率
Power

單價
Unit price

總價
Total price

備注
Remark

振動給料機

5200X1500
邊板材質：Q235X20mm厚
振動機芯：1套
電機功率：30KW*1臺
上層進料斗寬度：2450mm
料斗材質：Q235X12mm厚

1臺

30

含上層進料斗，底座

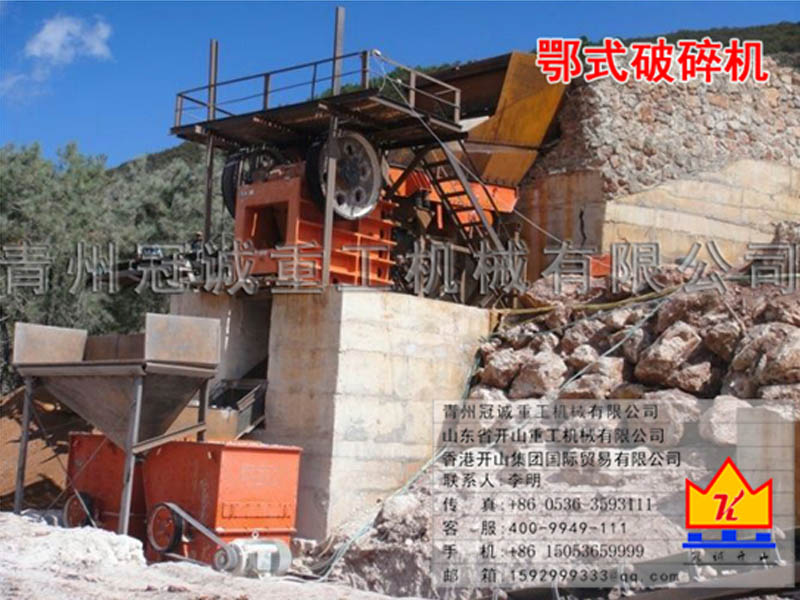

粗顎破

870X1060

1臺

110

主機價格

粗顎破電機

110KW-8P

1臺

-

粗顎破底座

870X1060鋼結構機架

1套

-

細顎破

500X1500
電機功率：45KW

4臺

180

含電機

細顎破底座

鋼結構機架+料斗

1套

-

四臺顎破底座

沖擊破

1145
電機：220KW*2臺

1臺

440

分料倉

1臺

-

挖斗式洗沙機*1臺

方架&斜架

方架斜架高度6.5米
方架立柱200X200 H鋼，橫梁20#工字鋼
方架斜架內側護板5mm
排料口高度6米
重量約：8.5T

1套

37KW

角輪

上四角輪&水下四角輪
輪徑1.5米，邊板厚16mm；
軸徑?210mm，軸承：24036C#*2盤
邊板連接梁板厚20mm
單件單件重量約：2T

挖斗

1000#
柵板10mm
沖孔板6mm
唇板15mm
加強筋10mm
單件重量約：90KG

38個

鏈條

鏈條采用高錳鋼鍛打成型；
中心距900mm；
厚度50mm
高150mm
長1080mm
單件重量約：72KG

74條

鏈條銷

?45mm

148支

大臂

主架10#矩型管、10#槽鋼
護板5mm

1件

挖斗動力

減速機：1000#鐵殼焊接
電機：45KW變頻調速

1套

挖斗擋水板

1件

出料斗

1件

絞洗式滾筒篩

1.型號：2JGS1868
2.規格：內徑1.5米，外徑1.8米，總長約6.8米；內含多條鉸刀從頭部覆蓋至尾部；
3.鉸洗筒材質Q235壁厚12mm，前端鉸洗筒長1900mm;內含多條螺旋鉸刀從頭部覆蓋至尾部。
4.滾筒篩雙層結構，內徑1.5米，外徑1.8米，凈篩網長度3.6米；
5.滾筒篩內層篩網采用?22mm油田耐磨提油桿制作，3X20CM編孔；外層?22mm油田耐磨提油桿制作；
6.供水系統：采用中央+側沖水方式。其中中央供水系統采用可拆卸式噴水咀，程交叉扇形噴射。
7.滾筒篩托輪：8.25-15實心工程輪胎=8條
8.動力系統：擺線針減速電機11KW*2臺

2臺

44

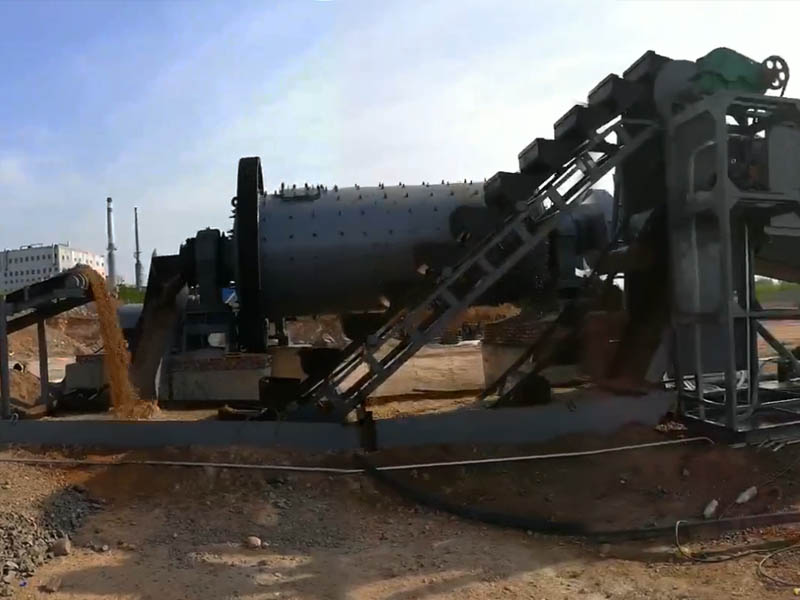

棒磨機

2700*5000
電機： 8-380kw

1臺

380

二手，含電機減速機

輪式洗沙機

2600*2400 四排斗
主軸直徑：110mm
減速機：JZQ500#+250#
電機：11KW*1臺

2臺

30

輪式洗沙機

規格：3000*3500五排斗
輪徑?3000*3000
主軸直徑：160mm
輪盤10mm，挖板8mm，沖孔板5mm
減速機：JZQ650#+350#
電機：18.5KW*1臺

2臺

37

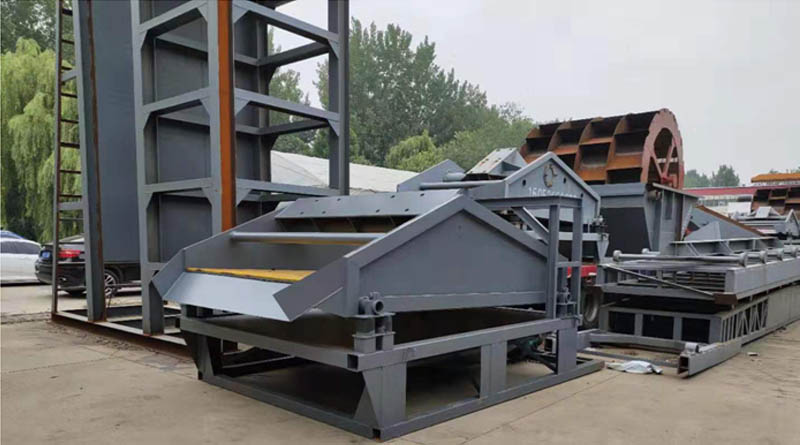

細沙回收&脫水一體機

規格：2400*3600
篩板材質：聚氨酯
振動電機：3.7KW*2臺
旋流器：350# 1臺
沙泵：6寸+15KW電機

1

22.4

細沙回收&脫水一體機

規格：1800*3600
篩板材質：聚氨酯
振動電機：3.2KW*2臺
旋流器：350# 1臺
沙泵：6寸+15KW電機

1

21.4

上料桿

B1200*9m 1條 電機功率：15KW 3.15
B1200*11m 1條 電機功率：15KW 3.85
B1200*16m 2條 電機功率：18.5KW 11.2
B800*5m 1條  電機功率：4KW 1.25

共5臺

71

雙層桁架結構，
含桿支架
不含防塵罩與通廊

成品桿

B1200*25m 1條 電機功率：30KW
B1200*20m 1條 電機功率：30KW

共2臺

60

雙層桁架結構，
含桿支架
不含防塵罩與通廊

配電柜

降壓啟動柜
開關品牌：德力西或正泰

1套

-

不含線纜

總功率

KW(不含給水泵)

出廠價格

稅前￥萬元（不含運費，稅率13%）

序號

名   稱

單位

價格（萬）

備   注

1

TCYL-3500 帶機

3 臺

12.0m×4.26m×2.52m

2

管道混合器

3 臺

Φ159×1000mm

3

電、氣控制柜

3 臺

壓濾機控制柜

4

加藥輔助系統

6 套

攪拌電機、攪拌軸、槳葉

5

加藥泵

5 套

Q=15m3/h H=30m

6

螺桿空氣壓縮機

1 臺

V-1.0/8 37kw

7

鉻合金耐磨渣漿泵

2 臺

Q＝300m3/h，帶軟啟動

8

反沖洗泵

3 臺

Q＝60m3/h H=35m

9

藥劑

1 噸

洗沙專用聚丙烯酰胺

10

一體化凈水塔

1 臺

Φ6.7×20.5m 容積478m3

11

安裝材料

1 宗

安裝用管道、閥門

12

線纜

1 宗

系統用

13

稅費

1 宗

13%增值稅

14

運費

1 宗

客戶自提

15

指導安裝調試費

1 項

指導系統安裝、調試

16

合計出廠價格

稅前：萬元（不含運費，稅率13%）

名稱

單位

規格型號

備 注

1

一體化凈水塔基礎

1 套

8.0×8.0×1.0m

鋼筋混凝土

2

回用水池

1 套

600-800m3或客戶自定

混凝土或磚砌

3

藥劑攪拌池（地上）

1 套

9.0×6.0×2.5m

混凝土或磚砌

4

加藥池（地下）

1 套

6.0×3.0×2.5m

磚砌

5

壓濾機基礎

1 套

17.0×11.0×0.3m

混凝土或磚砌
